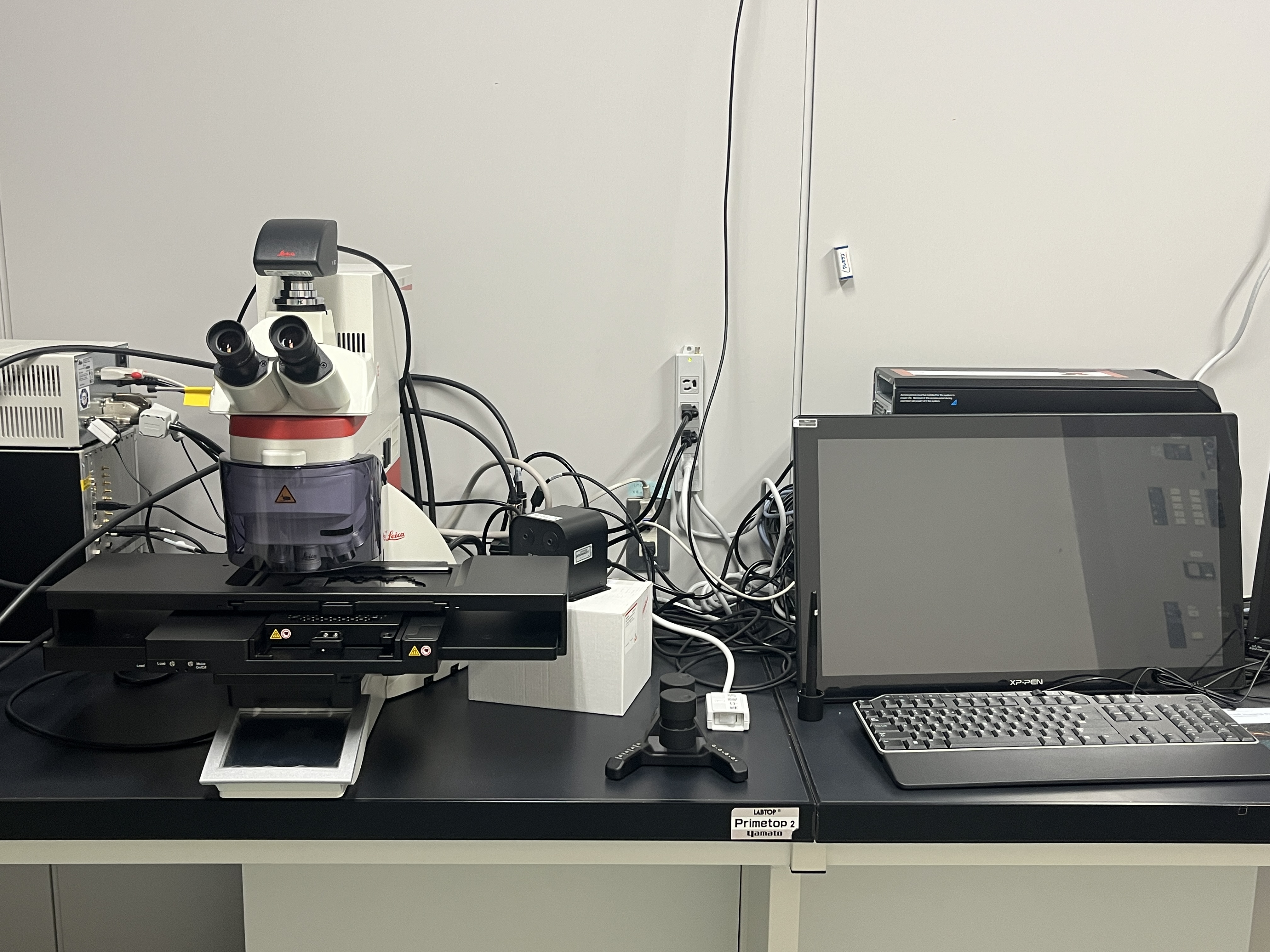

装置概要

特定のスライドガラス上の切片を顕微鏡で観察しながら、切片上の目的の細胞や組織片をレーザーで囲んで切り取って回収・採取する装置。
AI画像解析ソフトウェア（AIVIA）でのマシンラーニングとディープラーニングによる採取候補の選別も可能。

設置場所と担当者

設置場所：霞　霞総合研究棟117号室（マップ）
担当者　：原田　隆範（内線6844, mail:tharada[at]）
プロテオミクスに関するご相談：内田　康雄（内線5315, mail:yuchida[at]）

予約・依頼方法

• ・感染性の試料は使用禁止です。
• ・直接測定のみのご利用となります。
• ・利用可能時間は平日9時～17時です。夜間および土日祝日は利用不可です。
• ・予約・キャンセル・時間変更は大学連携研究設備NWより行ってください。予約は30分単位で適切な時間を確保してください。
• ・初回利用時は、学内・学外問わず、必ず担当者までお問い合わせください。
• ・使用前には、装置やソフトウェアのマニュアル・利用規定・規定別紙・取扱説明書・説明動画（LMD7およびAIVIA）をご覧ください。
• ・電源の起動・終了の順番は必ず守ってください。除湿器の電源は切らないでください。
• ・使用後は必要事項を使用簿へ記入してください。
• ・データサイズが大きいため、取得したデータは使用の度に使用者が記録媒体に回収してお持ち帰りください。
• ・使用後は机上と備品を清掃し、試料や回収物（切片くず含む）はお持ち帰りください。

料金表

直接測定

	学内	学外（アカデミック）	学外（企業）
LMD7 および AIVIA 機器利用料	1,450円/時間	4,500円/時間	5,500円/時間

仕様

対物レンズ Objective lens

• ・UVI 2.5x/0.07
• ・UVI 5x/0.12
• ・HC PL FLUOTAR 10x/0.32
• ・HC PL FLUOTAR L 20x/0.40
• ・HC PL FL L 40x/0.60 CORR
• ・HC PL FL L 63x/0.70 CORR

カメラ Camera

カラーカメラ K3C

レーザーマイクロダイセクション用レーザー光源 Laser

349nm

顕微鏡　Microscope

• ・正立顕微鏡（電動制御）DM6B
• ・電動フォーカス
• ・電動XYステージ
• ・透過光用LED光源
• ・蛍光用水銀ランプ（フィルター：LMD-BGR（DAPI, GFP, YFP相当））

蛍光用水銀ランプ

励起（nm）	ダイクロイックミラー（nm）	吸収（nm）
BP420/30	415	BP465/20
BP495/15	510	BP530/30
BP570/20	590	BP640/40

ソフトウェア Software

・LMD（レーザマイクロダイセクション）

　組織サンプルなどをカッティング＆PCRチューブなどに回収

・LASX

　染色画像と蛍光画像の取得およびタイリング取得（貼り合わせ取得）

・AIVIA

　AI（マシンラーニングとディープラーニング）を使った2Dおよび3D解析

　Stellaris 5等、別の装置で取得したデータも解析可能

LMD7推奨消耗品

フォイル付スライド・フレーム（※1）

品名	枚数	品番	備考
フォイル付スライドPEN（2μm）	50枚	11505158
フォイル付フレームPET（1.4μm）	50枚	11505151	施設で小売りあり（1枚単位）
フォイル付フレームPOL（0.9μm）	50枚	11505188
フォイル付フレームPPS（4μm）	50枚	11600294
フォイル付スライドPEN（4μm）	50枚	11600288
フォイル付フレームPEN（4μm）	50枚	11600289
RNase-Free フォイル付スライドPEN（2μm）	50枚	11505189	施設で小売りあり（5枚単位）
RNase-Freeフォイル付フレームPET（1.4μm）	50枚	11505190
RNase-Freeフォイル付フレームPOL（0.9μm）	50枚	11505191
蛍光用フォイル付フレーム（1.1μm）	5枚	11600250
DIRECTORスライド（LMD用）	50枚	11600312	施設で小売りあり（1枚単位）

※1. ライカ社HP よくあるご質問（標本作成・サンプル調製）

PCRチューブ（※2）

品名	入数	品番	備考
シングルフラット蓋 0.5mL	1000本	PCR-05-C	施設で小売りあり（1個単位）
シングルフラット蓋 0.2mL	1000本	PCR-02-C	施設で小売りあり（1個単位）

※2. Axygene社、DNaseフリー/RNaseフリー/エンドトキシンフリー

PCTチューブ（※3）

品名	入数	品番	備考
MicroTubes 96 in Bulk	96個	MT-96	施設で小売りあり（1個単位）
MicroCaps（50μL） 96 in Bulk	96個	MC50-96

※3. PBI社HP PCTやBarocycler等
